热电阻/热电偶

产品介绍

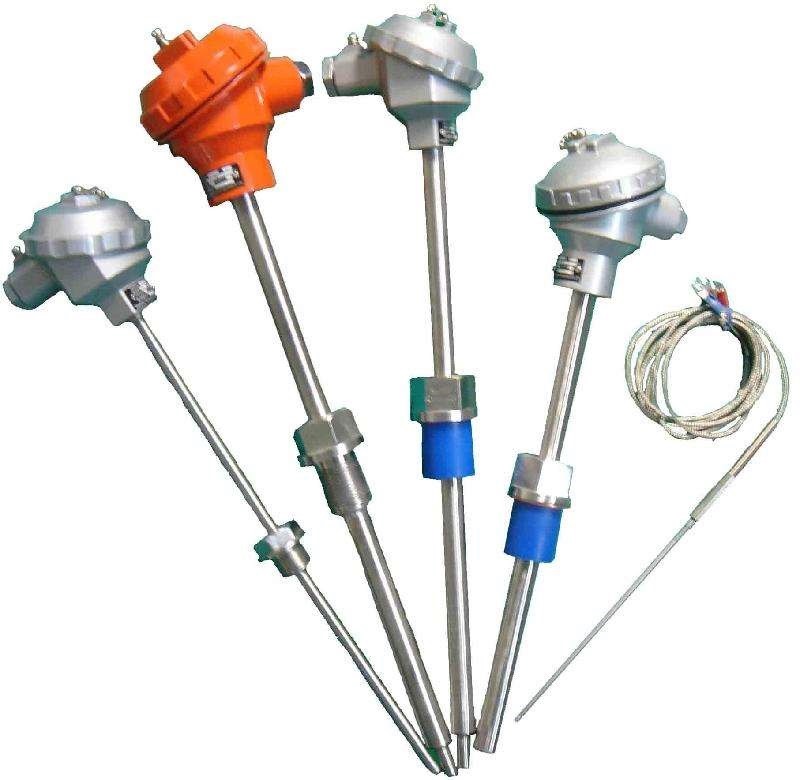

热电阻(偶)

一、工作原理

用两种不同成分的导体两端焊接形成回路，直接测量端，接线端子叫参比端:当测量端与参比端存在温差时，就会在回路中产生热电流，接上显示表，仪表上提示出电偶所产生的热电势对应温度值,热电偶的热动势将随着测量端温度升高而增加,热电势的大小只和热电偶的导体材质以及两端温度差有关,和热电阻(偶)的长度无关。

二、技术参数

热电偶类别	型号	分度号	长期使用	短期使用
铂铑30-铂铑6	WRR	B	0-1600°C	0-1800°C
铂铑13-铂	WRQ	R	0-1300°C	0-1600°C
铂铑10-铂	WRP	S	0-1300°C	0-1600°C
镍铬硅~镍铬	WRM	N	0-1000°C	0-1100°C
镍铬-镍硅	WRN	K	0-900°C	0-1000°C
镍铬-康铜	WRE	E	0-600°C	0-700°C
铁-康铜	WRF	J	0-500°C	0-600°C
铜-康铜	WRC	T	0-350°C	0-400°C

金属保护管耐温表

材质	长期使用	短期使用
1Cr18NiTi	950°C	1000°C
Cr25Ni20	1000°C	1100°C
800H	1050°C	1150°C
CH3030	1100°C	1200°C
CH3039	1200°C	1250°C
GH214	1300°C	135°C

订货须知:

1、注明热电偶型号、分度号、使用温度。

2、热电偶保护管直径、长度。

3、紧固件、法兰装置,提供尺寸。

三、W^R_Z系列热电偶(阻)型号命名表
